3D비전과 감성으로 세상과 연결하는 기술, ROBOWINK

로봇센서


로봇 기술의 핵심 ‘센서’
센서(Sensor)는 로봇 기술의 핵심이자 주요 부품이다. 로봇의 센서는 인간의 오감(五感)에 해당된다. 센서 없는 로봇은 외부환경에 전혀 반응할 수 없는 쇳덩이나 다름 없다. 반대로 센서가 고성능이거나, 다양하게 장착될수록 여러 가지 자극에 민감하게 반응할 수 있다. 주변상황에 대한 인지범위가 늘어나고, 반응속도도 빨라진다. ‘외부환경 변화에 자동적으로 반응하는 것’ 이란 로봇의 정의에 비춰 볼 때, 센서는 곧 로봇의 눈과 귀라 할 정도로 중요하다.


주요센서


  • 라이다 센서 : 라이다(LiDAR)는 AMR의 눈(eye)이다. ‘Light Detection And Ranging’의 준말인 라이다는 레이저 레이더(Laser Radar)와 같은 의미다. 전파를 이용하는 일반 레이더와 달리 빛을 이용하는 레이더라 생각하면 이해가 쉽다. 라이다는 기체와 대상 물체까지의 거리, 움직이는 속도와 방향, 온도측정 등 다양한 용도로 활용가능하다. 특히 지형지물을 정밀하게 그려냄과 동시에 측량된 지형정보에 GPS 등 정보를 결합하면 공간에 대한 3차원 영상을 획득할 수 있다. 때문에 자율주행 로봇이나 자동차에 있어서 없어서는 안 될 기술이 됐다.



  • 특징 세부사항
    Camera resolution 1920x1080 FHD
    Camera frame rate 33 fps
    Camera 시야각(FOV) 170 °(도)
    무선 사용 대역폭 20 MHz
    무선 전송 속도 58 Mbps
    무선 전송 거리 100 m
    Horizontal FOV 0~140 °(도)
    Angular resolution(H) 0.2 °(도)
    동작속도 15 HZ
    측정거리 50 m
    Eye-Safety class 1
    동작범위 -40~+85 °(도)
    진동시험 2/5-50 °(도)
    낙하/충격시험 60 회

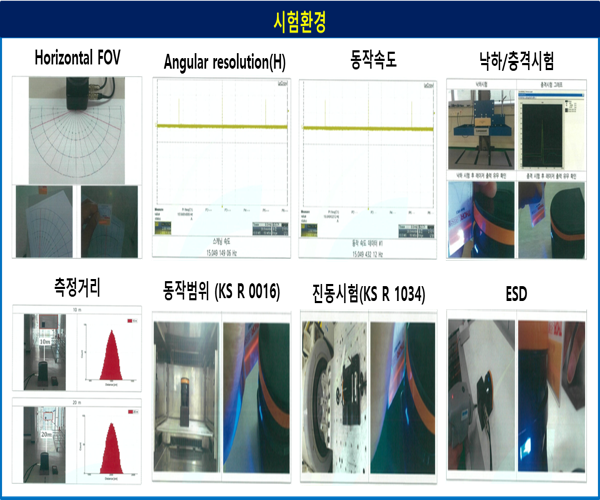

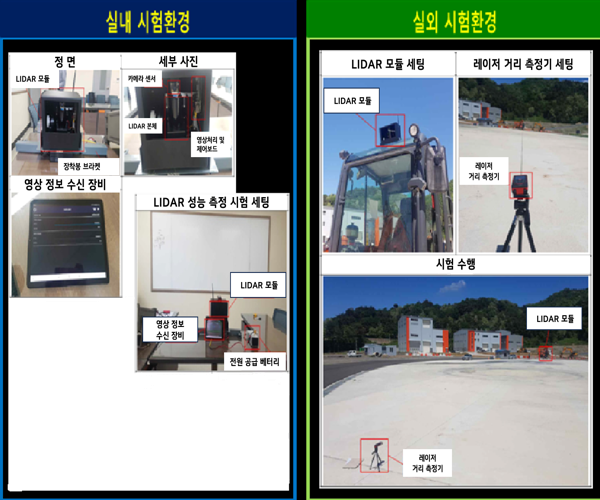

시험환경 및 방법

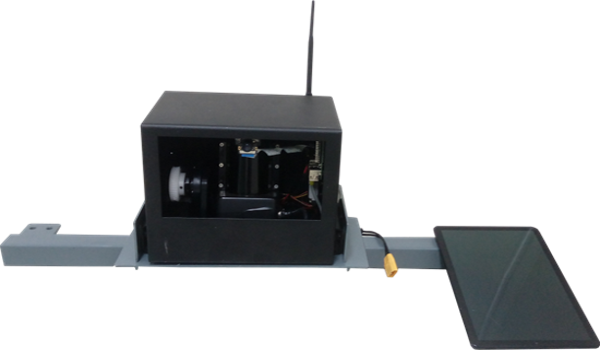

  • 평가시험 제품 : 카메라-라이다(LiDAR)융합제품 및 영상정보 수신장비

  • 개발결과

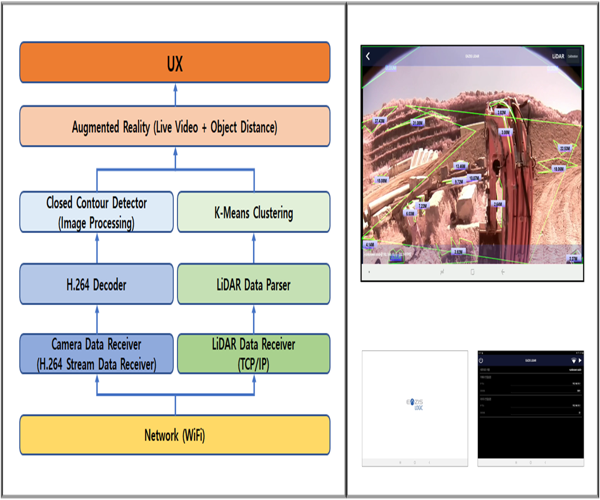

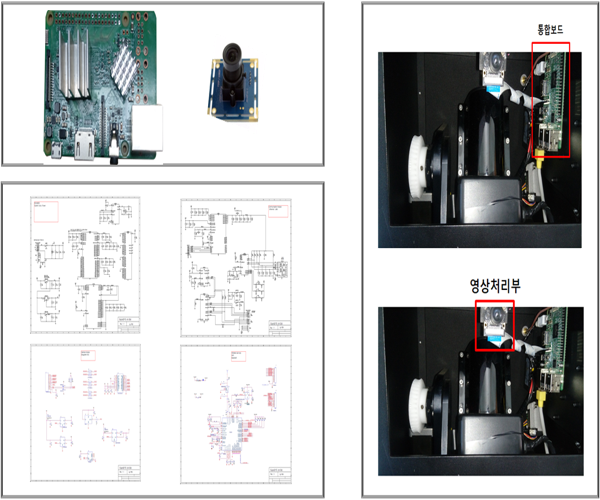

  • 통합보드 / AR Disply : 통합 Embedded System Framework / 원격조종자용 안드로이드 AR Display Application
